Аварии и повреждения, выявленные неисправности.

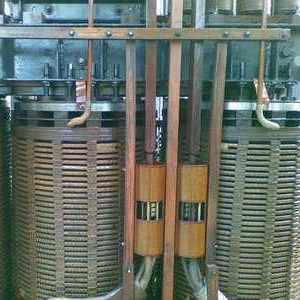

Несправность ПБВРезультат некачественного ремонта.
В ходе проведения капитального ремонта со вскрытием силовой трансформатор был передан подрядной организацией неисправным. По предоставленным документам трансформатор удовлетворял всем требованиям приёмосдаточных испытаний. Однако после проверки независимой лабораторией было обнаружено неправильное положение одного из переключателей ПБВ. После повторного вскрытия неисправность устранена.

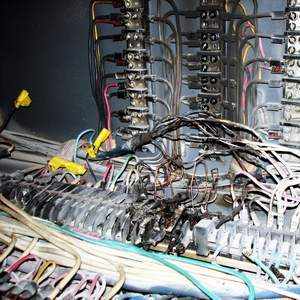

Неисправная проводка.Некачественный монтаж.
Неудовлетворительное состояние оборудования.

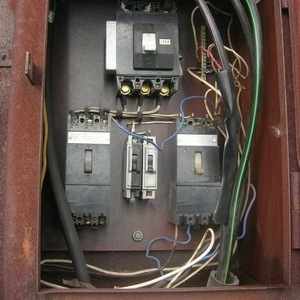

Неверно выбранные номиналы автоматических выключателей.
Проведите лабораторный контроль состояния своего оборудования сегодня, и это защитит вас от возможных неприятностей завтра.

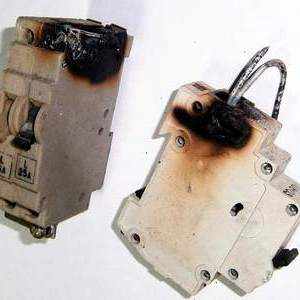

Неудовлетворительный контакт.Наиболее распространённая неисправность оборудования до 1000 В приводящая к пожарам.
Для того чтобы обезопасить себя необходимо поручать работы по монтажу и обслуживанию электрооборудования профессионалам, проводить приёмосдаточные испытания и испытания в процессе эксплуатации оборудования.

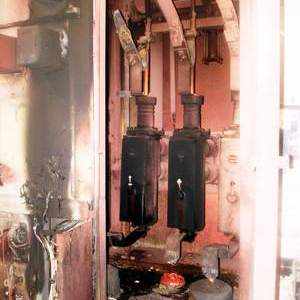

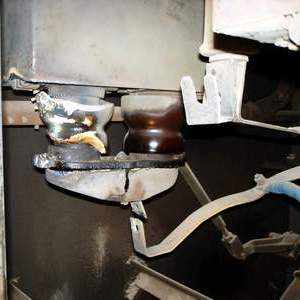

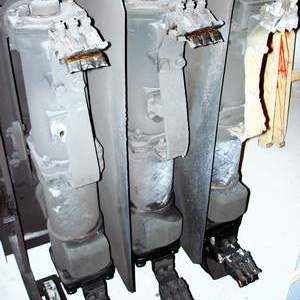

Перекрытие по поверхности.Результат неудовлетворительного контроля за состоянием оборудования. Тот случай когда экономя на копейке теряешь рубль. Дешевле и проще провести профилактические испытания и текущий ремонт, чем восстанавливать оборудование.

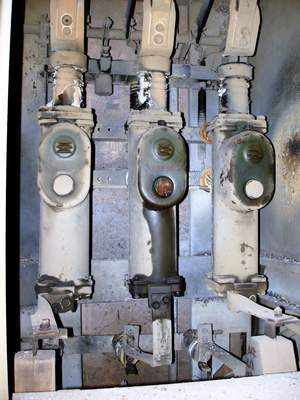

Перекрытие по поверхности.Аналогичный предыдущему случай, на примере выкатной ячейки, внешнему осмотру доступно немногое и для гарантии нормальной работы оборудования необходимы ревизии и испытания масляного выключателя.

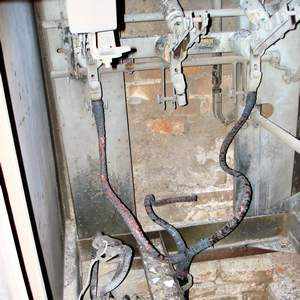

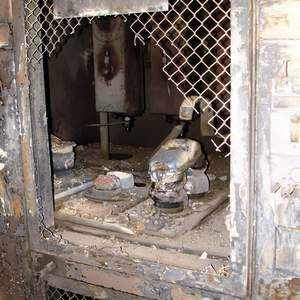

Выгорание ячейки.Нередки случаи, когда повреждения внутри ячейки приводят к необходимости проведения полно её восстановления, включая трансформаторы тока, разъединители, вторичную коммутацию и АРЗиА.
Разрушение трансформатора тока (ТТ).Такие повреждения характерны для случаев внутренней неисправности оборудования (ТТ), поскольку короткое замыкание находится в зоне действия защиты присоединения.
Однако зачастую причины кроются в отказах релейной защиты. Причин отказов может быть множество, для того чтобы их предупредить необходимо регулярно проводить ревизию вторичных цепей и АРЗиА.

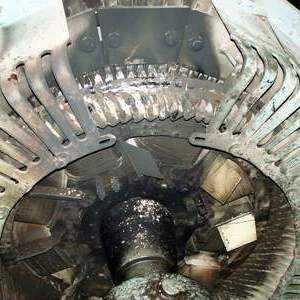

Повреждение двигателя.Причиной повреждения является однофазное замыкание на "землю" в обмотке 6кВ. Поскольку на предприятии длительно не проводились ревизии вторичных цепей и АРЗиА - защита от однофазных замыканий несработала, оборудование отключено вручную оператором.
В результате двигателю необходим дорогостоящий ремонт. При срабатывании защиты повреждения были бы значительно меньшими.
Неудовлетворительное качество опрессовки наконечника кабеля.Ремонт и монтаж кабельных муфт должен проводить квалифицированный персонал, имеющий в своём распоряжении всё необходимое оборудование для качественного проведения работ.
Неудовлетворительный контакт ПБВ или вывода обмотки трансформатора, межфазное короткое замыкание по крышке трансформатора.Такого рода неисправности сложно отследить в процессе эксплуатации без проведения профилактических испытаний оборудования. Исключением может быть только перекрытие по поверхности, однако невсегда можно "на глаз" определить состояние изоляции оборудования.
Выброс масла.Выброс масла произошёл в момент включения маслянного выключателя (ВМ).
Причина - внутренняя неисправность оборудования, неудовлетворительный контакт в "розетке" ВМ. В результате простоя производства на время ремонта предприятие понесло значительные убытки. Профилактический контроль за состоянием оборудования мог предотвратить неприятности на производстве.

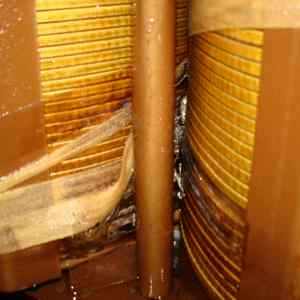

Внутреннее повреждение силового трансформатора.Персонал неоднократно включал оборудование на повреждение. После первого срабатывания релейной защиты был проведён осмотр, никаких неисправностей обнаружено небыло. Персонал предприятия, не придав значения работе защиты многократно пробовал включить в работу трансформатор. В результате короткого замыкания на кабеле со стороны низкого напряжения трансформатор выведен из строя.
Короткое замыкание.Нет, короткое замыкание на силовом оборудовании и его предстоит ремонтировать. Однако причина значительных повреждений оборудования в несрабатывании защиты, плохой контакт в токовых цепях. Для предотвращения таких случаев необходимо не просто осматривать и стирать пыль во время ремонтов, необходимо проверять работу вторичных цепей путём их "прогрузки" - токами имитирующими работу оборудования при коротком замыкании.
